双杰固体柜助力国内首个磁浮轨道交通项目
来源:双杰电气     作者:双杰电气     发布时间:2021年04月23日

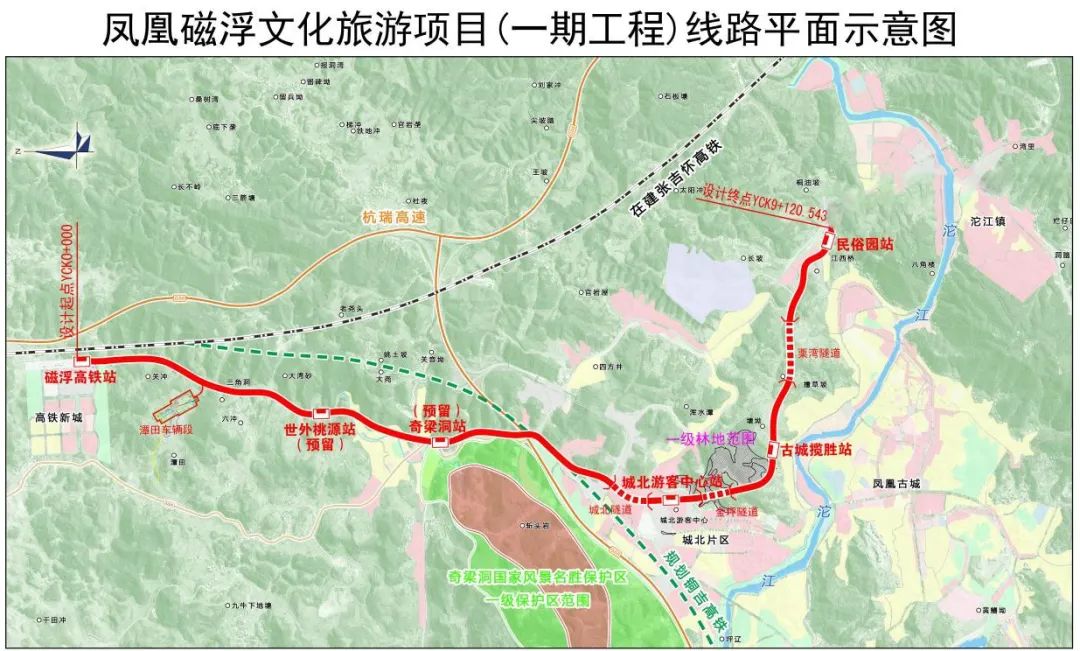

    凤凰磁浮文化旅游项目,预计2021年与张吉怀高铁凤凰站同步开通运营。中国通号负责项目一期工程全线通信、供电、安防、建筑相关设施、自动售检票、车站辅助设备及车辆段机电工程的深化设计、设备采购和安装调试、技术指导、培训、联调联试等内容。
   近期北京双杰电气集团(下文简称:双杰电气)很荣幸的参与了国内首个“磁浮+文化+旅游”磁浮轨道交通项目---凤凰磁浮文化旅游项目,专业技术人员多次抵达现场,配合中国通号做技术方案设计。



    凤凰磁浮文化旅游项目工期控制节点安排紧凑,作为机电总包项目施工方的通号轨道公司甩开施工难度大、多专业交叉施工干扰大等诸多不利因素的羁绊,安全优质全力推进各项工作。目前,该项目已完成所有机电材料设备的招标采购和及设计联络工作。其中固体绝缘开关柜凭借着体积小、安装便捷、适应高海拔、强风沙、高潮湿等地区应用,且安全性高免维护等特征,在招标中脱颖而出。
一、产品介绍



    10kV固体开关柜实现了开关柜体积小型化的突破,环保、可靠、适用范围广。

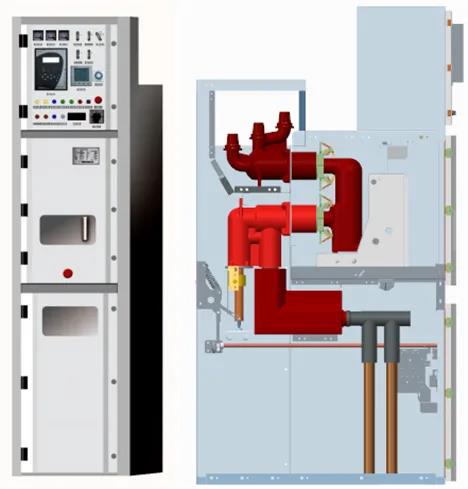

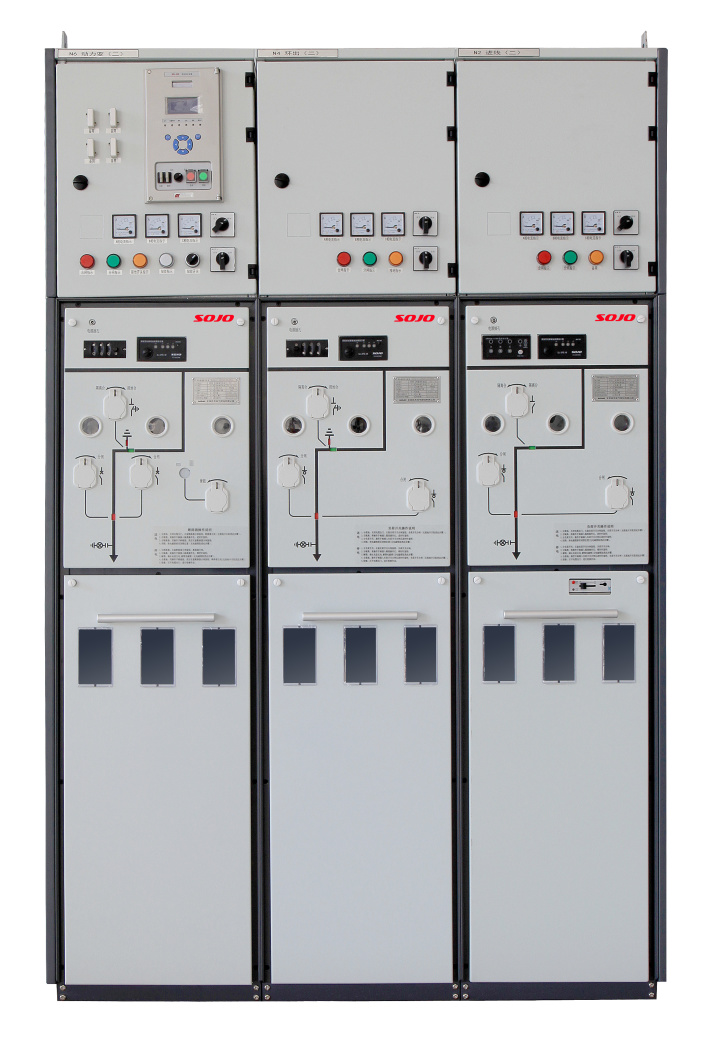

    SVI系列固体绝缘开关柜,是满足10kV电压系统,电流范围在1250A及以下的中压配电系统中,比传统SF6环网柜更可靠、更环保适用范围更广的新一代环网开关设备。
    基于其优越的固体绝缘、固封极柱、立体穿越母线等专利技术,固体绝缘环网柜完全满足环网和辐射式配电网络的各种接线方案。
    同时,固体绝缘开关单元已经在替代分界开关、箱式变电站高压侧开关、KYN28中置柜、XGN□固定柜等多类应用中有着优质的表现。
    通过连接于固体绝缘开关单元的自动化智能终端设备,可在远程轻松地对即时情况进行监视和控制,保障配电网络系统的智能型、可靠性与灵活性。



产品特点:
    1、取消SF6气体应用,避免压力气箱设计。
    2、带电部件全部密封(开关采用环氧树脂套筒封装,母线采用硅橡胶封装),整体实现全绝缘、全封闭结构,安全防护等级为IP67。
    3、操作机构全密封,真正实现免维护。
    4、强化相间隔离设计,分相绝缘避免了相间故障的可能性。
    5、模块化拼装结构,便于回路扩展、单元调换、方案更改。
    6、开关工作位置三相独立可视。
    7、具有明确的安全、智能、环保、灵活、特殊环境应用优势。
    8、具有多种机械联锁功能,实现五防要求。
    9、具有完善的户内、户外应用方案。

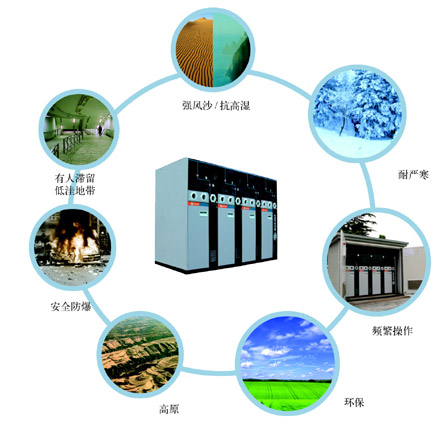

二、特殊环境应用性能



  沿海地区应用:机构全密封结构,专业高盐雾检测设备,确保沿海地区长期应用。
  低温寒冷地区应用:无SF6气体应用,无需考虑SF6气体低温运行问题。
  高原地区应用:无SF6气体应用,无需考虑气箱内外压差影响。
  适用于安全防爆场所应用:采用具有防爆性能真空室;开关套筒对开关进一步防护;
  地下室场所应用:SF6气体相对密度是在相同状态下空气相对密度的五倍,泄漏的SF6气体及其分解物不容易扩散,会积聚在低洼地带。如果这些地带有人工作,将造成对人员的伤害,或容易造成人员窒息。
  频繁操作场所应用:固体开关柜机械寿命超过2万次。
  高环保要求地区应用:SF6气体对大气温暖化影响已经高度引起重视,固体开关柜取消了SF6气体应用。
  强风沙地区应用:固体开关柜本体安全防护等级 为IP67,控制回路室采用特殊处理确保强风沙地区长期运行。
  高温环境应用:固体开关柜适用于特殊区域的高温环境,其正常运行的最温度可达70℃,并通过固体柜高温环境试验报告。

三、案例分享

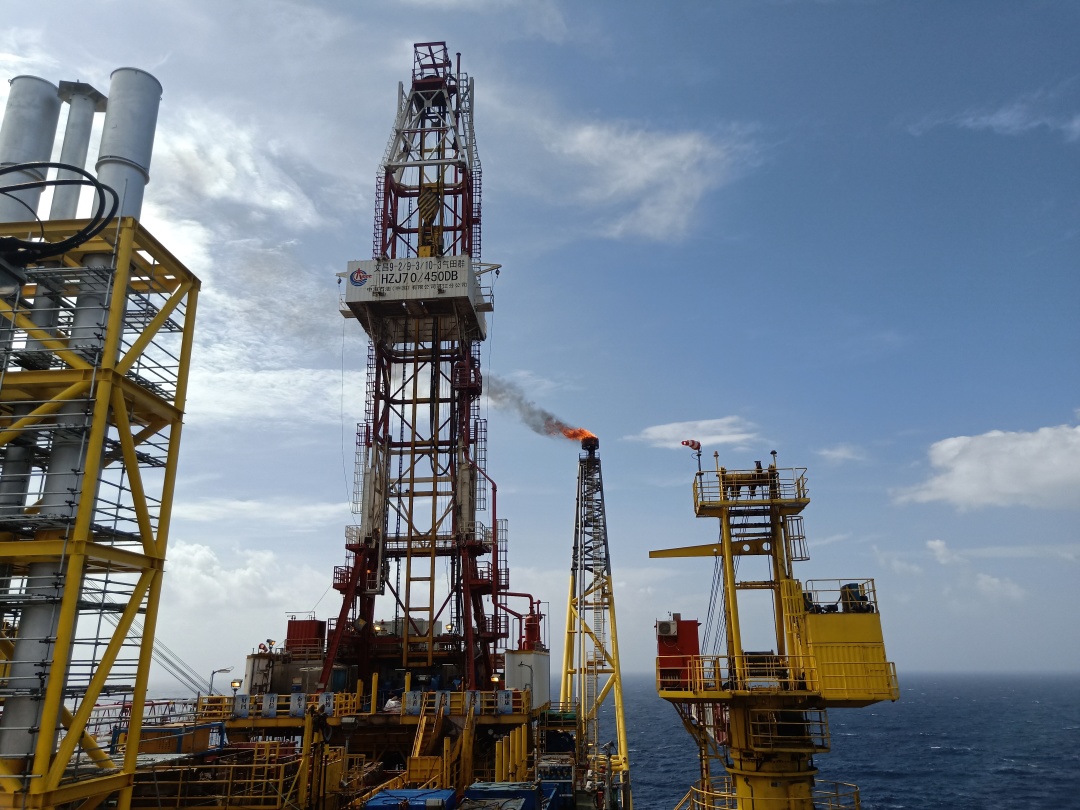

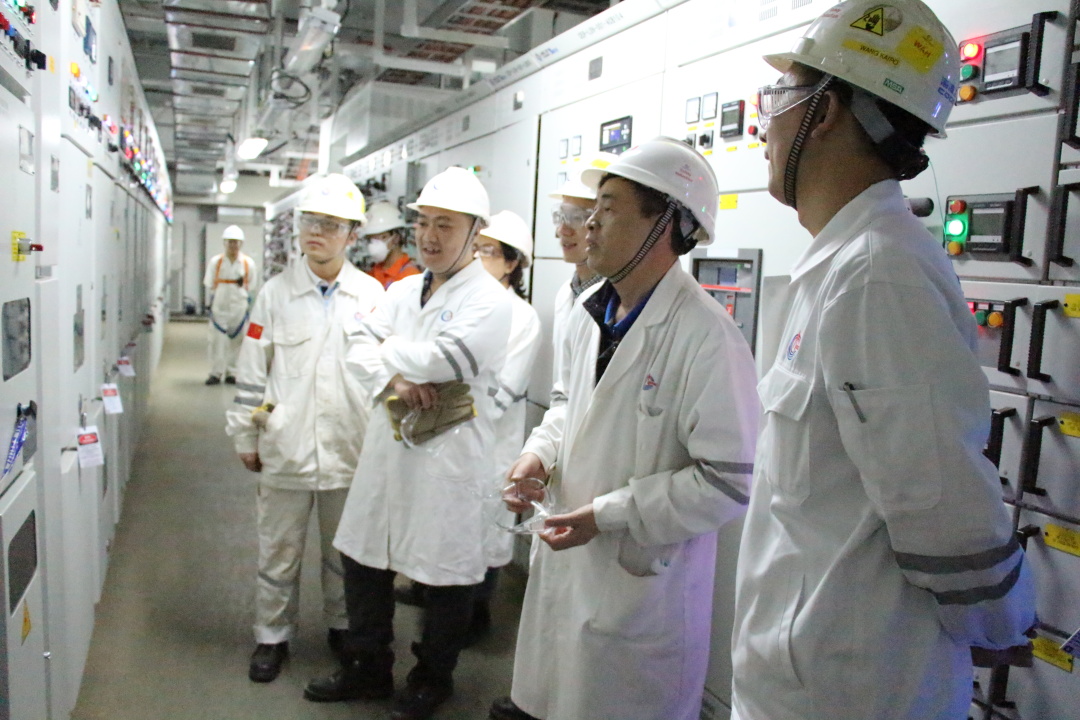

海油平台现场验收

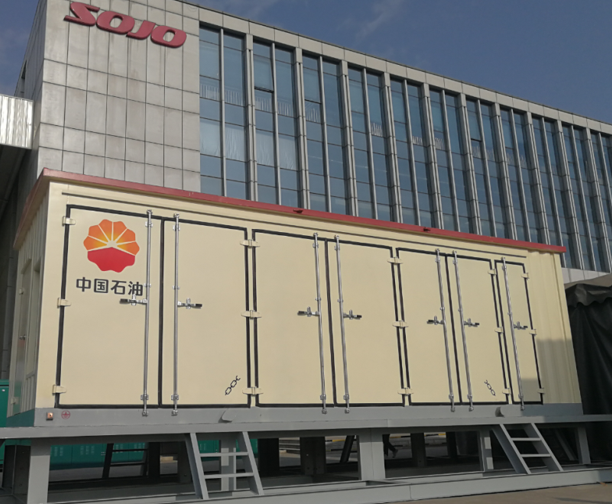

撬装变集成配电室

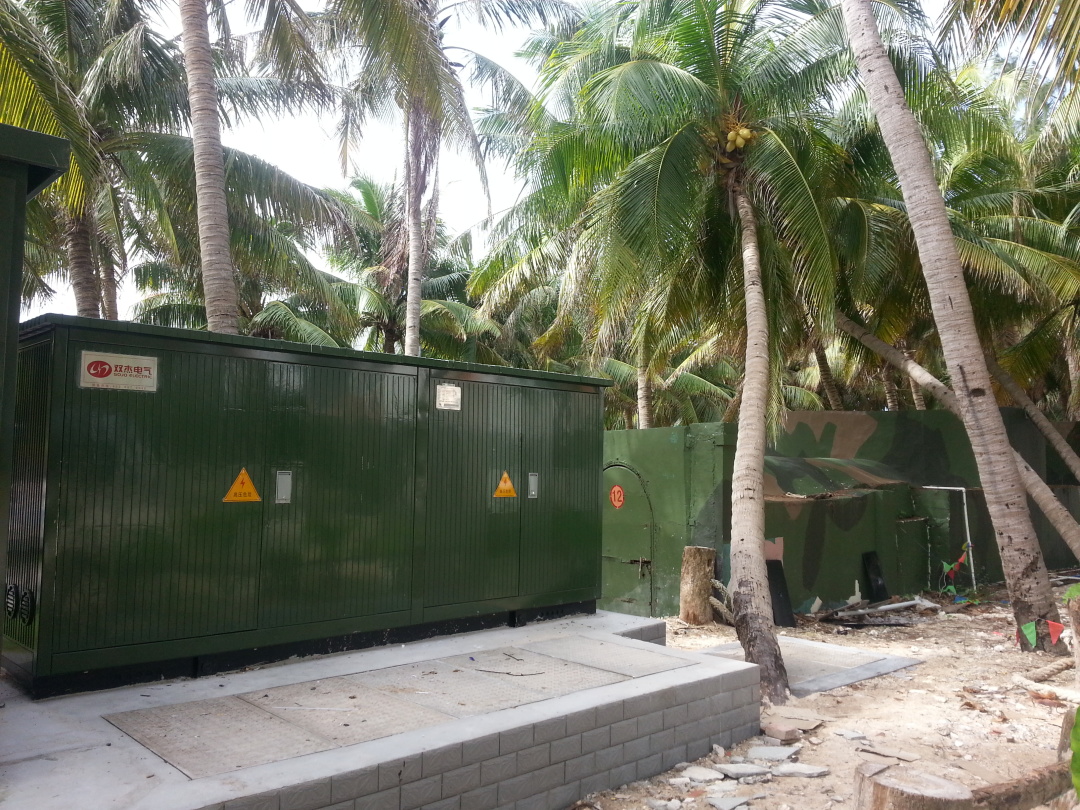

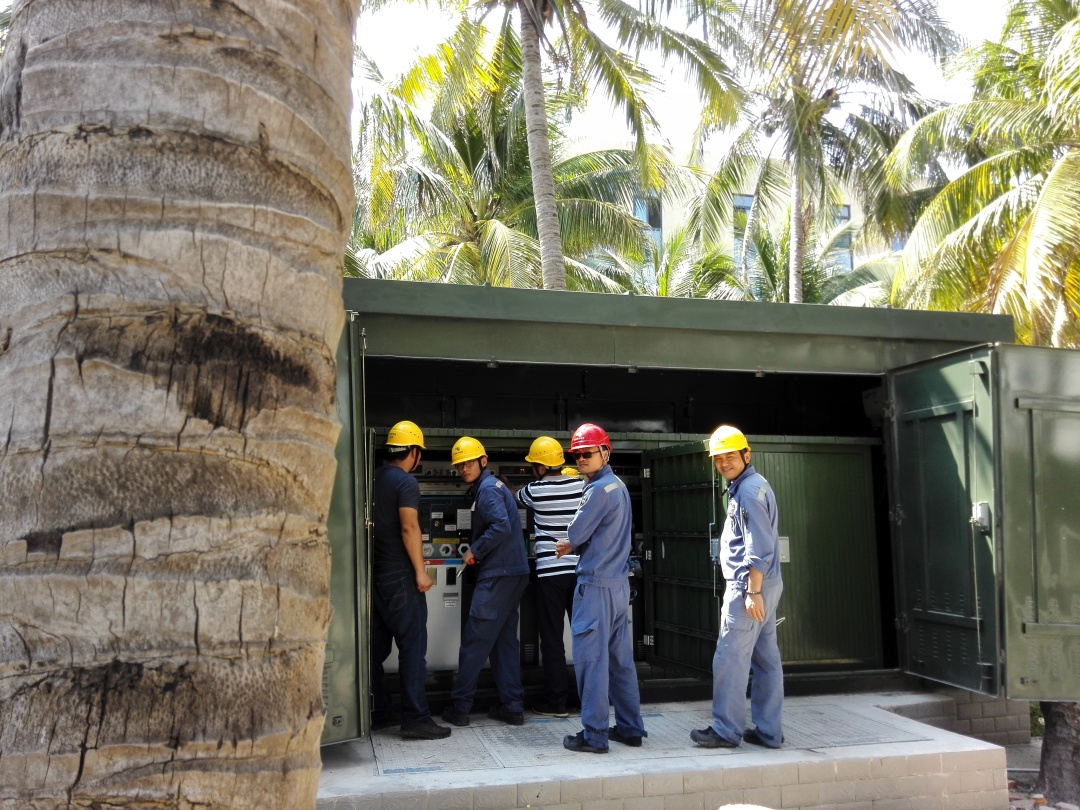

海南三沙巡检
